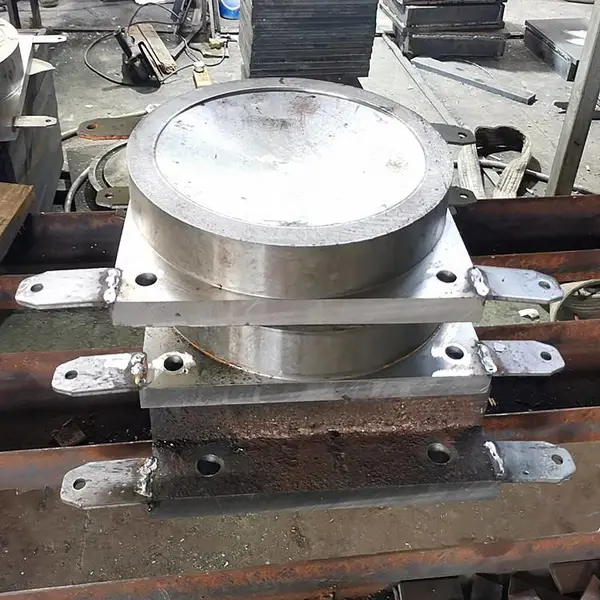

连廊滑动球型钢支座 钢结构抗拉球铰支座 规格可选

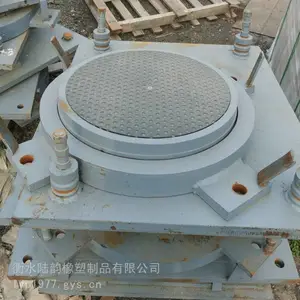

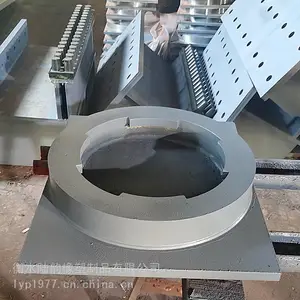

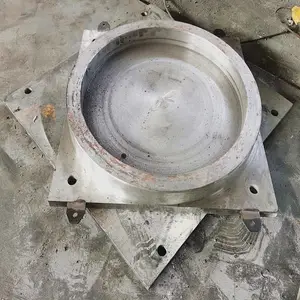

球型支座结构形式：球型支座由上支座板（含不锈钢板）、下支座板、球型板和四氟乙烯滑板（平面和球面各一块，以下简称四氟板）等组成。

双向活动球型支座（代号SX） 单向活动球型支座（代号DX） 固定球型支座（代号GD）

连廊滑动球型钢支座 钢结构抗拉球铰支座 规格可选 支座传力路线：

1、竖向承载力（压力）

上部钢结构恒载及活载（压力）→上支座板→平面四氟滑板→球冠衬板→球面四氟滑板→下支座板→建筑结构物。

2、竖向拉拔力

上部钢结构恒载及活载（拉力）→上支座板→压块→平面四氟滑板→球冠衬板→平面四氟滑板→调心滑块→球面四氟滑板→球面螺母→主拉螺杆→下支座板→结构物预埋钢板。

连廊滑动球型钢支座 钢结构抗拉球铰支座 规格可选 球型钢支座的作用桥梁支座是连接桥梁上部结构和下部结构的重要结构部件。它能将桥梁上部结构的反力和变形(位移和转角)可靠地传递给桥梁下部结构，从而使结构的实际受力情况与计算的理论图式相符合。桥梁支座必须满足以下功能要求。先桥梁支座必须具有足够的承载能力，以地传递支座反力。其次支座对桥梁变形(位移和转角)的约束应尽可能地小，以适应梁体自由伸缩及转动的需要。此外支座应便于安装、养护和维修，并在必要时进行更换。

连廊滑动球型钢支座 钢结构抗拉球铰支座 规格可选 球型支座位移量的计算

为了增加行车的平顺，现在大型桥梁中的伸缩缝间距都很大，这需要有大位移量的支座。每个级别的活动支座都有大、小两种位移量。因此，在设计盆式橡胶支座时，需要计算活动支座的纵桥向位移量。支座纵桥向的位移量应包括温度变化、混凝土徐变、混凝土干缩引起的位移和汽车制动力引起的位移。支座横桥向的位移一般均能满足要求，不需验算.

连廊滑动球型钢支座 钢结构抗拉球铰支座 规格可选 支座与桥梁的连接方法：

1、焊连连接：桥梁上下部构造在施工中，在支座位置应预埋比本系列支座顶、底板大的钢板，并有可靠锚固措施。支座就位后用断续焊接将支座顶、底板与预埋钢板焊接在一起。
2、地脚螺栓连接：用地脚螺母将支座与桥梁上下部构造连接。
上述两种方法也可混合使用，如支座与大梁采用地脚螺栓连接与墩台采用焊接连接。
当采用预埋地脚螺体孔的地脚螺体连接时，建议用环氧树脂砂浆替代灌浆的混凝土，其配合比(按重量)为环氧树脂(6101)100，二丁脂17，乙二胺8，砂250。
